Precisie, zuiverheid en drukcontrole zijn de onbezongen helden van de uiterst betrouwbare elektronicaproductie. Wanneer u geleidende lijmen, rode SMT-lijm of UV-uithardbare inkapselmiddelen aan een hogesnelheidsassemblagelijn aanbrengt, is de hardware die uw vloeistof vasthoudt net zo belangrijk als de chemische formulering zelf. Een ondermaatse verpakking leidt tot luchtinsluiting, viscositeitsdrift en verstopping van de spuitmonden – de exacte faalwijzen die de SMT-lijnen (Surface Mount Technology) doen ontsporen.
De Contriu Plastic Old US Style lijmcilinder is ontworpen voor nauwkeurig doseren en overbrugt de kloof tussen ruwe chemische prestaties en consistente doseeruitvoering.
1. Anatomie van precisie: waarom het ontwerp in ‘oude Amerikaanse stijl’ de SMT-lijnen domineert
De "Old US Style"-configuratie blijft een industriestandaard benchmark voor pneumatische vloeistofdosering vanwege de robuuste pneumatische afdichtingsintegriteit en universele compatibiliteit met standaard adaptersamenstellen, luchtleidingen en geautomatiseerde doseerrobots.
● Draadstabiliteit en luchtdichtheid: Contriu-cilinders zijn voorzien van robuuste, nauwkeurig gegoten schroefdraad en voorkomen druklekkage bij hoge luchtpulsen. Dit zorgt voor een consistente volumetrische afgifte, shot na shot.
● Gladheid van de wand en vermindering van schuifkracht: De interne cilinderwanden ondergaan een geavanceerde secundaire polijstbehandeling. Dit minimaliseert de schuifspanning van vloeistoffen, waardoor wordt voorkomen dat sterk gevulde vloeistoffen zoals geleidende lijmen en thermische interfacematerialen (TIM's) scheiden tijdens extrusie onder hoge druk.
● Zero-Draft Precision: De binnendiameter handhaaft een strikte cilindrische tolerantie van boven naar beneden, waardoor de ruitenwisserzuiger soepel beweegt zonder vast te lopen of micro-luchtspleten te veroorzaken.
2. Materiaal- en kleurtechniek: chemie afstemmen op UV- en lichtbescherming
Verschillende elektronische inkapselingskleefstoffen reageren negatief op omgevingslicht, vocht en chemische uitloging. Contriu-cilinders zijn ontworpen in specifieke materiaalkwaliteiten om gevoelige formuleringen te beschermen.

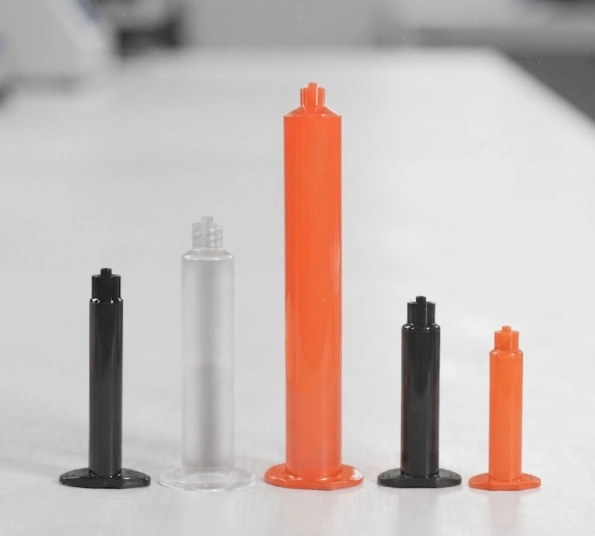

Cilinderkleur / materiaal | Doelchemie en toepassingen | Belangrijkste functionele voordeel |
Helder / transparant | Vloeimiddelen voor algemeen gebruik, smeermiddelen, conforme verven en niet-lichtgevoelige epoxy's. | Hiermee kunnen operators de vloeistofniveaus in realtime visueel controleren en controleren op luchtbellen. |
Amber (UV-blokkerend) | Algemene UV-bescherming, vochtgevoelige siliconen en lichtuithardbare cyanoacrylaten. | Blokkeert schadelijke UV-golflengten en maakt controles van omgevingslicht met lage energie mogelijk. (Opmerking: niet aanbevolen voor extreem langdurige opslag van actieve UV-harsen). |
Zwart (ondoorzichtig / lichtdicht) | UV-lijmen, lichtuithardende structurele acrylaten en lichtgevoelige anaërobe verbindingen. | Biedt absolute optische blokkering om voortijdige polymerisatie of chemische degradatie in de loop te voorkomen. |
3. Applicatiematrix: Contriu-cilinders optimaliseren voor SMT en elektronische assemblage
Het selecteren van de juiste cilindercapaciteit en kleur zorgt voor een naadloze integratie tussen diverse SMT- en halfgeleiderverpakkingsworkflows.
Surface Mount Technology (SMT) en rode lijmdosering
Voor het snel doseren van SMT rode lijm voor opbouwmontage (thermisch uithardende lijmen op epoxybasis die worden gebruikt om componenten vast te houden voorafgaand aan het golfsolderen), is pneumatische drukstabiliteit van het grootste belang. De consistente cilinderafmetingen van Contriu voorkomen staart-, rijg- en satellietdruppelvorming.
Elektronische inkapseling en oppotten
Bij het aanbrengen van tweedelige of eendelige elektronische inkapselingskleefstoffen rond delicate draadverbindingen, microcontrollers of transformatoren is een luchtvrije levering essentieel. Het gebruik van heldere of amberkleurige Contriu-cilinders met zuigers met lage wrijving zorgt voor gladde kralen zonder holtes die later vocht zouden kunnen vasthouden.
Geleidende lijmen en micro-soldeervloeimiddelen
Met zilver gevulde geleidende lijmen en micro-elektronische fluxen vereisen een hoge chemische bestendigheid. De nieuwe polyethyleen/polypropyleenmengsels die in Contriu-cilinders worden gebruikt, voorkomen migratie van weekmakers en chemische corrosie, waardoor de elektrische eigenschappen van geleidende vulstoffen worden beschermd.
4. Beste praktijken voor een foutloze dosering
Om de prestaties van uw tapproces met Contriu-cilinders te maximaliseren, dient u zich aan deze technische richtlijnen te houden:
● Centrifugaal ontluchten (draaien): Centrifugeer gevulde cilinders altijd voordat u ze op de robot monteert, om microscopisch kleine luchtbellen te verwijderen die tijdens het vulproces zijn opgesloten.
● Juiste zuigerkeuze: Zorg ervoor dat de vloeistofviscositeit overeenkomt met het juiste type ruitenwisserzuiger (bijvoorbeeld nauwsluitende platte ruitenwissers voor vloeimiddelen met lage viscositeit versus dubbele lipwissers voor koelpasta's met hoge viscositeit).
● Pneumatische lijnconditionering: Zorg ervoor dat droge, gefilterde perslucht naar de doseercontroller wordt gevoerd om vochtverontreiniging in de cilinder te voorkomen.
● Bewaarprotocollen: Bewaar amberkleurige en zwarte cilinders in een klimaatgecontroleerde omgeving en vermijd directe thermische pieken die de viscositeit van de vloeistof kunnen veranderen.
Conclusie
Het maximaliseren van de First Pass Yield (FPY) in moderne SMT-assemblage vereist optimalisatie op elk microniveau van de productieketen. Door Contriu Plastic Old US Style lijmcilinders te integreren die zijn afgestemd op uw specifieke chemische vereisten (helder, amber of ondoorzichtig zwart) elimineert u microvariaties, voorkomt u voortijdige UV-uitharding en garandeert u een onberispelijke elektronische inkapseling.
