Bij precisieproductie kan een kleine inconsistentie in het aanbrengen van lijm of vloeistof een verrassend duur productieprobleem veroorzaken. Overtollig materiaal kan aangrenzende componenten vervuilen, onvoldoende lijm kan een verbinding verzwakken en inconsistente dosering kan leiden tot herbewerking of afgekeurde assemblages. Naarmate elektronische componenten compacter worden en geautomatiseerde productielijnen een grotere herhaalbaarheid vereisen, moeten fabrikanten meer aandacht besteden aan het ontwerp van elk onderdeel in het vloeistoftoevoersysteem.
Een op maat gemaakte conische precisienaald kan deze uitdagingen helpen aanpakken door de geometrie van de doseertip af te stemmen op het materiaal, het werkstuk en het productieproces. Voor fabrikanten is het doel niet simpelweg het gebruik van een fijnere naald, maar het bereiken van een betrouwbare stroom, nauwkeurige plaatsing en consistente resultaten onder reële bedrijfsomstandigheden.
1. Waarom standaard doseernaalden mogelijk niet voldoen aan de productiebehoeften
Standaard doseernaalden zijn praktisch voor algemene toepassingen, maar een vaste puntgeometrie is mogelijk niet geschikt voor elk lijm-, component- of doseerpad. Een naald die goed werkt met een vloeistof met een lage viscositeit kan overmatige weerstand veroorzaken bij gebruik met dikker materiaal. Een te grote tip kan overtollige vloeistof afzetten, terwijl een te kleine opening de doseerdruk kan verhogen of verstopping waarschijnlijker kan maken.
Deze problemen zijn vooral relevant bij de assemblage van elektronica, precisieverbindingen, de productie van auto-onderdelen en industriële afdichting. Fabrikanten moeten mogelijk kleine hoeveelheden epoxy, UV-kleefstof, smeermiddel, soldeerpasta of afdichtmiddel aanbrengen zonder materiaal op nabijgelegen oppervlakken te verspreiden.
Een conische naald heeft een taps toelopende punt die smaller wordt in de richting van de afgifte-uitlaat. Afhankelijk van de geometrie en afmetingen kan dit ontwerp betere toegang bieden tot besloten ruimtes en een gecontroleerde materiaalplaatsing ondersteunen. De tapsheid alleen garandeert echter geen nauwkeurigheid. De interne diameter, de uitlaatgrootte, de naaldlengte, de materiaaleigenschappen en de doseerparameters moeten samenwerken.
2. Naaldgeometrie afstemmen op vloeistofgedrag
Een van de belangrijkste selectiefactoren is de viscositeit van de vloeistof. Vloeistoffen met een lage viscositeit stromen relatief gemakkelijk, terwijl lijmen en pasta's met een hoge viscositeit doorgaans meer kracht vereisen om door een nauwe doorgang te bewegen. Sommige materialen zijn ook schuifgevoelig, temperatuurafhankelijk of kunnen uitharden na blootstelling aan lucht of licht.
Het kiezen van een naald alleen op basis van de dikte kan daarom tot inconsistente resultaten leiden. Ingenieurs moeten de volgende factoren samen overwegen:
● Interne diameter en uitlaatgrootte: Deze beïnvloeden de stromingsweerstand en de hoeveelheid materiaal die door de tip kan gaan.
● Conische geometrie: De overgang naar de uitlaat beïnvloedt het interne stroompad en moet passen bij het materiaal en het vereiste doseerpatroon.
● Naaldlengte: langere vloeistofpaden kunnen de weerstand verhogen en de respons tijdens het doseren beïnvloeden.
● Materiaalcompatibiliteit: De naald en de verbindingscomponenten moeten bestand zijn tegen de chemische eigenschappen van de vloeistof.
● Doseerdruk en cyclustijd: De geselecteerde geometrie moet binnen de praktische druk- en timinglimieten van de apparatuur werken.
Testen met het daadwerkelijke productiemateriaal is essentieel. Een ontwerp dat goed presteert met een referentievloeistof kan zich anders gedragen met een gevulde epoxy, snel uithardende lijm of schurende formulering.
3. Het verminderen van defecten in geautomatiseerde dosering
Geautomatiseerde productie is afhankelijk van herhaalbare resultaten gedurende duizenden doseercycli. Zelfs kleine variaties in de uitlaat, aansluiting of het interne oppervlak kunnen bijdragen aan inconsistente afzettingen, druipen, rijgen of materiaalophoping aan de punt.
Bij het diagnosticeren van deze problemen moeten fabrikanten verder kijken dan de naald zelf. Doseerdruk, kleptiming, vloeistoftemperatuur, materiaalleeftijd, afstand tussen mondstuk en werkstuk en terugzuiginstellingen kunnen allemaal van invloed zijn op de uiteindelijke afzetting. Het vervangen van de naald kan helpen, maar dit moet worden geëvalueerd als onderdeel van het volledige toedieningsproces.

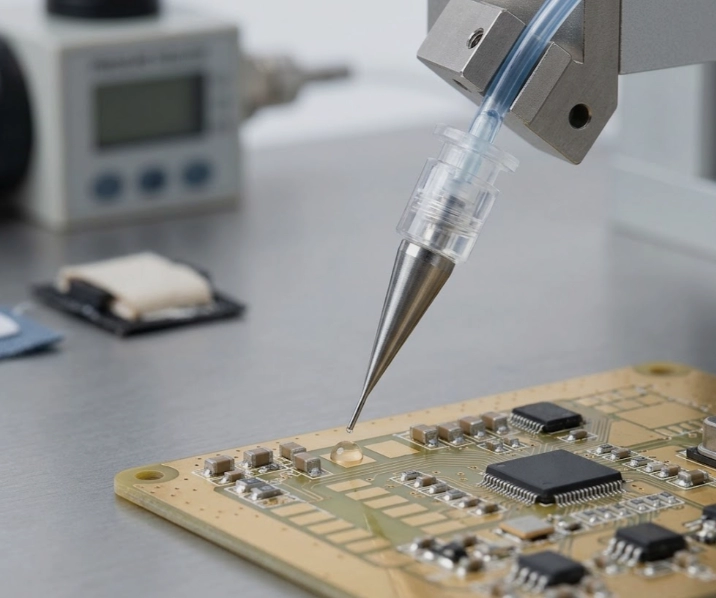

Bij het aanbrengen van lijm in de buurt van kleine elektronische componenten kan een geschikte conische punt operators bijvoorbeeld helpen smalle ruimtes te bereiken, terwijl onnodig contact met aangrenzende onderdelen wordt beperkt. Bij precisieverlijmingen kan de juiste uitlaatgeometrie ook helpen bij het controleren van de plaatsing van de lijmril. Het resultaat is nog steeds afhankelijk van procesvalidatie en consistente apparatuurinstellingen.
Productieteams moeten tijdens tests de afmetingen van de storting, de nauwkeurigheid van de plaatsing, de frequentie van defecten en de reinigingsintervallen bijhouden. Deze metingen bieden een sterkere basis voor de keuze van een naald dan alleen visuele inspectie.
4. Wanneer maatwerk de moeite waard wordt
Aanpassing is het overwegen waard wanneer standaardnaalden herhaaldelijk niet aan de procesvereisten voldoen of wanneer het vervangen van de productieopstelling duurder zou zijn dan het aanpassen van het doseeronderdeel.
Een op maat gemaakte conische precisienaald kan worden gespecificeerd op basis van de vereiste lengte, uitlaatafmetingen, conusgeometrie, verbindingstype en de beschikbare installatieruimte. Voor geautomatiseerde apparatuur is dimensionale consistentie vooral belangrijk omdat het doseerpad en de geprogrammeerde coördinaten zijn ontworpen rond een gedefinieerde gereedschapsgeometrie.
Voordat kopers een ontwerp op maat aanvragen, moeten ze een praktische specificatie opstellen: de naam van de vloeistof en het viscositeitsbereik, de gewenste afzettingsgrootte, substraatgeometrie, doseerdruk, cyclusfrequentie, vereiste aansluiting en alle relevante chemische of omgevingscondities. Voorbeeldonderdelen, tekeningen en foto's van de toepassing kunnen de beperkingen helpen verduidelijken.
Prototypetesten moeten vervolgens de consistentie van de stroom, lekkage, herhaalbaarheid van de dosering en compatibiliteit met de bestaande apparatuur verifiëren. Maatwerk moet een gedocumenteerd productieprobleem oplossen in plaats van onnodige complexiteit te introduceren.
5. Een productiepartner kiezen voor consistentie op de lange termijn
Een naald die in één proef goed presteert, moet ook geschikt blijven voor herhalingsproductie. Kopers moeten de dimensionale controle, de traceerbaarheid van materialen waar nodig, de betrouwbaarheid van de verbinding, de batchconsistentie en het vermogen van de leverancier om toepassingsspecifieke vereisten te begrijpen, beoordelen.
Contriu levert industriële doseercomponenten, waaronder conische taps toelopende doseernaalden en andere oplossingen voor precisievloeistoftoediening. Het industriële productassortiment is geschikt voor toepassingen waarbij naaldgeometrie en apparatuurcompatibiliteit belangrijke overwegingen zijn. Kopers die een op maat gemaakte conische precisienaald evalueren, moeten de beschikbare specificaties bevestigen en de beoogde vloeistof, bedrijfsomstandigheden en vereiste afmetingen met de leverancier bespreken.
Bij het juiste evaluatieproces wordt rekening gehouden met de totale productieprestaties, en niet alleen met de aankoopprijs. Betrouwbare dosering kan materiaalverspilling, schoonmaakonderbrekingen en vermijdbare herbewerking helpen verminderen, op voorwaarde dat de naald goed is afgestemd op het proces.
Conclusie
Op maat gemaakte conische precisienaalden zijn vooral handig wanneer fabrikanten betere controle nodig hebben over de plaatsing van vloeistoffen, toegang tot beperkte gebieden of compatibiliteit met een specifieke productieopstelling. Hun prestaties zijn afhankelijk van meer dan alleen de vorm van de tip: het vloeistofgedrag, de afmetingen van de uitlaat, de instellingen van de apparatuur en de consistentie van de productie hebben allemaal invloed op het resultaat.
Door het distributieprobleem duidelijk te definiëren en de naald onder daadwerkelijke productieomstandigheden te valideren, kunnen fabrikanten beter geïnformeerde beslissingen nemen, de herhaalbaarheid van processen verbeteren en vermijdbare defecten verminderen. Voor toepassingen die niet effectief kunnen worden aangepakt met standaardspecificaties, kan Contriu worden beschouwd als leverancier voor het bespreken van toepassingsspecifieke doseernaaldvereisten.
