De moderne productie is steeds meer afhankelijk van een gecontroleerde lijmdosering. Van elektronica-assemblage en auto-onderdelen tot optische apparaten en industriële verbindingen: fabrikanten moeten lijmen in zeer kleine en consistente hoeveelheden aanbrengen. Een klein verschil in lijmvolume, positie of stroming kan de hechtsterkte, het uiterlijk, de elektrische prestaties of de betrouwbaarheid van het eindproduct beïnvloeden.
Daarom is de doseernaald een belangrijk onderdeel geworden van het automatisch aanbrengen van lijm. Een goed ontworpen precisienaald uit één stuk met dubbele schroefdraad kan de verbinding tussen de doseerapparatuur en het lijmstroompad verbeteren en tegelijkertijd een stabielere en herhaalbare dosering ondersteunen.
Waarom precisiedosering steeds belangrijker wordt
Naarmate producten kleiner worden en productielijnen sneller worden, wordt het aanbrengen van lijm steeds veeleisender.
Traditionele handmatige dosering kan verschillen in lijmrupsgrootte en -positie veroorzaken vanwege variaties in druk, bedieningstechniek en materiaalviscositeit. Geautomatiseerde doseerapparatuur lost veel van deze problemen op, maar de doseernaald zelf speelt nog steeds een cruciale rol.
De naald bepaalt hoe lijm het doseertraject binnenkomt en verlaat. De interne diameter, puntgeometrie, oppervlakteconditie, schroefdraadverbinding en uitlijning kunnen allemaal het eindresultaat beïnvloeden.
Bij productie van grote volumes kan zelfs een kleine inconsistentie significant worden als deze duizenden keren wordt herhaald.
Wat maakt een precisienaald uit één stuk met dubbele schroefdraad anders?
Een conventioneel doseersamenstel kan verschillende afzonderlijke componenten gebruiken om de injectiespuit, adapter, naaldhouder en doseertip met elkaar te verbinden. Elke extra verbinding introduceert een nieuwe interface die goed uitgelijnd en afgedicht moet blijven.
Een geïntegreerde doseernaald uit één stuk pakt het anders aan door de naaldstructuur in één component te combineren.
De dubbele draadconfiguratie zorgt voor een veilige schroefdraadverbinding en ondersteunt een stabiele installatie. Voor geautomatiseerde apparatuur is het handhaven van een consistente verbinding belangrijk omdat herhaalde bewegingen, pneumatische druk en trillingen geleidelijk zwakheden in slecht op elkaar afgestemde componenten kunnen blootleggen.

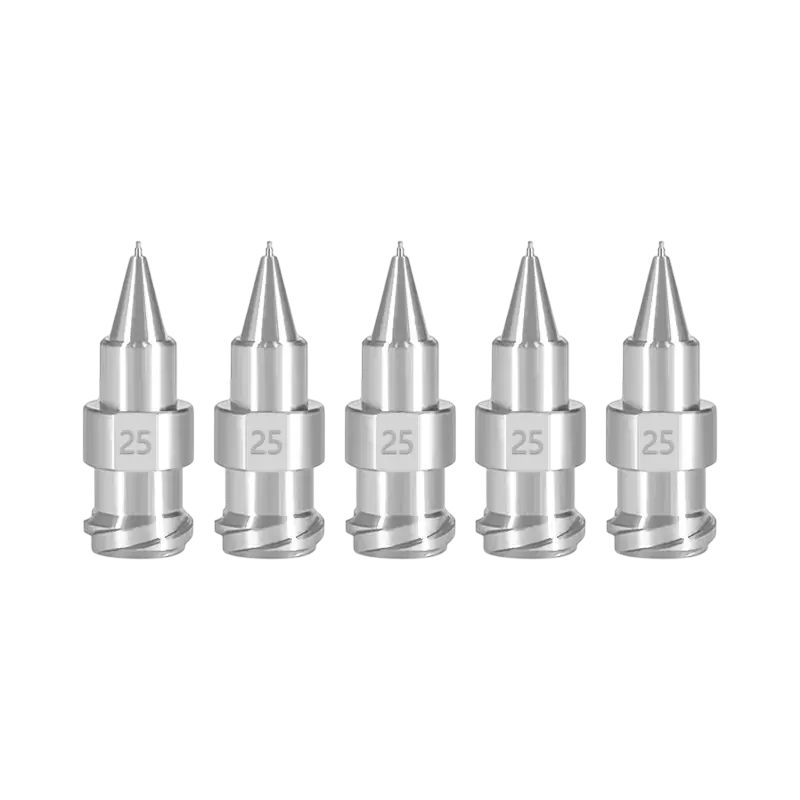

Het productassortiment van Contriu omvat een uit één stuk bestaande precisienaald met dubbele draad, die op de website wordt beschreven als een uit één stuk bestaande, dubbeldraadse roestvrijstalen precisienaald in Musashi-stijl voor industriële doseertoepassingen.
Roestvrij staal en precisiebewerking
Materiaalkeuze is een andere belangrijke overweging.
Lijmen kunnen sterk variëren in viscositeit en chemische samenstelling. Sommige materialen kunnen vulstoffen, oplosmiddelen, reactieve componenten of schurende deeltjes bevatten. De doseernaald moet daarom zijn maatvastheid en interne oppervlaktekwaliteit behouden tijdens herhaaldelijk gebruik.
Roestvrij staal wordt vaak gebruikt voor precisie-doseernaalden omdat het een nuttige combinatie biedt van mechanische sterkte, corrosieweerstand en maatvastheid.
Het gebruik van roestvrij staal alleen garandeert echter geen nauwkeurigheid. De nauwkeurigheid van de productie is ook van belang.
De interne doorgang moet consistent blijven, terwijl de van schroefdraad voorziene secties nauwkeurig genoeg moeten worden geproduceerd om een goede uitlijning met de bijpassende doseerapparatuur te behouden. De kwaliteit van het oppervlak is ook belangrijk omdat lijmresten zich gemakkelijker kunnen ophopen op ongeschikte of beschadigde interne oppervlakken.
Het verband tussen naaldontwerp en doseerkwaliteit
Bij geautomatiseerde lijmdosering kunnen verschillende problemen verband houden met de doseertip of de verbindingsinterface.
Een slechte uitlijning kan er bijvoorbeeld voor zorgen dat de lijmrups van de beoogde positie verschuift. Een ongeschikte interne doorgang kan de stromingsweerstand vergroten. Een zwakke verbinding kan lekkage of beweging veroorzaken tijdens herhaalde doseercycli.
Deze problemen kunnen vooral merkbaar worden wanneer fabrikanten met kleine lijmvolumes werken.
Een precisiedoseernaald voor geautomatiseerde apparatuur moet daarom een stabiel en herhaalbaar vloeistofpad bieden. Het doel is niet simpelweg om lijm door de naald te laten gaan, maar om het doseersysteem te helpen een voorspelbare materiaalafgifte te handhaven.
Toepassingen in de moderne productie
De vraag naar componenten voor precisiedosering hangt nauw samen met de groei van geautomatiseerde productie.
Elektronica Assemblage
Elektronicafabrikanten passen vaak kleine hoeveelheden lijm toe voor het bevestigen, beschermen, afdichten en monteren van componenten. Bij deze toepassingen kan overtollige lijm nabijgelegen componenten vervuilen, terwijl onvoldoende lijm de constructie kan verzwakken.
Een nauwkeurige doseernaald voor lijm kan fabrikanten helpen consistentere applicatiepatronen te behouden.
Auto-elektronica
Moderne voertuigen bevatten steeds meer sensoren, regelmodules en elektronische componenten. Er kunnen lijmen worden gebruikt voor verlijming, afdichting en bescherming van componenten.
Geautomatiseerde dosering vereist herhaalbare positionering omdat de productievolumes hoog zijn en de componenttoleranties krap kunnen zijn.
Optische en precisie-apparaten
Optische assemblages kunnen bijzonder gevoelig zijn voor overtollige lijm. Een ongecontroleerde kraal kan interfereren met optische oppervlakken of de uitlijning van componenten veranderen.
Voor deze toepassingen moet de doseerapparatuur een gecontroleerde stroom en nauwkeurige plaatsing bieden.
Industriële Assemblage
Industriële fabrikanten gebruiken lijmen voor het verlijmen van metalen, kunststof, glas en composietcomponenten. Afhankelijk van de lijm moeten doseernaalden mogelijk verschillende viscositeitsniveaus en productiesnelheden aan.
Dit maakt compatibiliteit tussen de lijm, de doseerapparatuur en de naald tot een belangrijk onderdeel van de procesontwikkeling.
Het kiezen van de juiste precisie-doseernaald
Bij het selecteren van een precisienaald met dubbele schroefdraad uit één stuk moeten kopers zich niet alleen op de naald concentreren. Er moet rekening worden gehouden met het volledige doseerproces.
Belangrijke factoren zijn onder meer:
● Viscositeit en formulering van de lijm
● Vereist doseervolume
● Gewenste kraal- of puntgrootte
● Binnen- en buitenafmetingen van de naald
● Draadspecificatie
● Compatibiliteit van apparatuur
● Bedrijfsdruk
● Doseersnelheid
● Vereiste chemische en corrosiebestendigheid
● Reinigings- en vervangingsvereisten
Voor geautomatiseerde productie van grote volumes is consistentie tussen batches ook belangrijk. Een naald die goed presteert tijdens de eerste tests, maar aanzienlijk varieert tussen productiepartijen, kan problemen veroorzaken zodra deze in een grootschalig productieproces wordt geïntroduceerd.
Waarom geïntegreerde ontwerpen de productiestabiliteit kunnen ondersteunen
De belangrijkste waarde van een geïntegreerde doseernaald is niet alleen het uiterlijk. De waarde ervan komt voort uit het verminderen van onnodige interfaces en het handhaven van een voorspelbare distributiestructuur.
Wanneer een doseersysteem herhaaldelijk op hoge snelheid werkt, kunnen kleine mechanische variaties de plaatsing van de lijm beïnvloeden. Een stabiele schroefdraadverbinding en een nauwkeurig vervaardigd vloeistofpad kunnen daarom bijdragen aan een consistentere productie.
Bijdragenricht zich op industriële doseercomponenten, waaronder metalen lijmnaalden, plastic lijmnaalden, doseerfittingen, spuitcilinders en statische mengers. Dit bredere productassortiment is relevant omdat de doseerprestaties normaal gesproken afhangen van de interactie tussen de naald, cilinder, fitting, lijm en doseerapparatuur en niet van één onderdeel alleen.
Laatste gedachten
Naarmate geautomatiseerde productie sneller en nauwkeuriger wordt, worden doseercomponenten steeds belangrijker voor de algehele procescontrole.
Een uit één stuk bestaande precisienaald met dubbele schroefdraad kan een stabiele verbinding en een gecontroleerd lijmpad bieden voor toepassingen waarbij herhaalbaarheid van belang is. De roestvrijstalen constructie, nauwkeurige bewerking, het juiste schroefdraadontwerp en compatibiliteit met het doseersysteem dragen allemaal bij aan betrouwbare prestaties.
Voor fabrikanten die met geautomatiseerde lijmdosering werken, moet de juiste naald daarom worden gekozen als onderdeel van het complete proces en niet als een goedkoop accessoire.
Met zijn assortiment industriële doseerproducten en precisienaaldoplossingen levert Contriu componenten die zijn ontworpen ter ondersteuning van meer gecontroleerde en herhaalbare lijmtoepassingen in de elektronica-, automobiel-, optische- en algemene industriële productie.
